ISZ系列离心泵

所在分类: 产品中心 > 离心泵
描述:
IS、ISZ 型泵系单级单吸(轴向吸入)离心泵,供输送清水或物理及化学性质类似清水的其它液体之用,温度不高于80℃,具有性能可靠,安装及维修方便等特点。ISR、ISRZ 型热水泵能抽送温度小于120℃的热水。......
服务热线:13705260556

概述

IS、ISZ 型泵系单级单吸(轴向吸入)离心泵,供输送清水或物理及化学性质类似清水的其它液体之用,温度不高于80℃,具有性能可靠,安装及维修方便等特点。

ISR、ISRZ 型热水泵能抽送温度小于120℃的热水。

应用范围

IS、ISR适用于工业和城市给水、排水、亦可用于农业排灌。

ISZ 型泵系单级单吸(轴向吸入)离心泵,适用于工业和城市给水,高层建筑供水,消防管道增压,冷暖空调冷热水循环,远距离输水,生产工艺增压输送,并适用于各种排水设备,锅炉等设备配套使用,也用于农业排灌供输送清水或物理及化学性质类似清水的其它液体之用

性能范围

IS/ISR型系列性能范围

进口直径:50-200mm(2"-8")

流    量:6.3-400m3/h

扬    程:5-125m

转    速:2900r/min和1450r/min

配用功率:0.55-110kW

密封有填料密封和机械密封两种形式


ISZ 型系列性能范围(按设计点计)

转        速:2900r/min   1450r/min

进口直径:50~300mm

流        量:6.3~720m3/h

扬        程:5~125m

环境温度:T≤40℃

电机防护等级:IP54或IP44

电机绝缘等级:B级或F级

配Y2或Y系列电机,机械密封

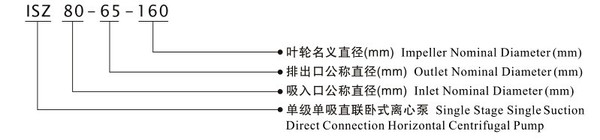

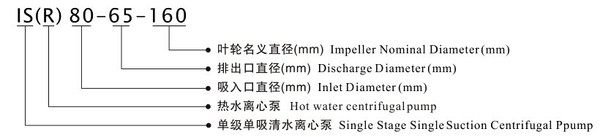

型号意义


结构特点

IS\ISR结构特点

IS、ISR 型泵的泵体和泵盖部分、是从叶轮的背面处剖分的,即通常所说的后开门结构形式。其优点是检修方便、检修时不动泵体、吸入管路、排出管路,即可退出转子部件进行检修。

泵的壳体(即泵体和泵盖)构成泵的工作室。叶轮、轴和滚动轴承等为泵的转子。悬架轴承  部件支承  泵的转子部件,滚动轴承承受泵的径向力和残余轴向力。

为了平衡泵的轴向力,大多数泵的叶轮前、后盖

板处均设有密封环,并在叶轮后盖板上设有   平衡孔。   由于有些泵的轴向力不大,叶轮后盖板上未设密封环和   平衡孔。

泵的密封由填料压盖 9 、轴套 8 和填料 11等组成,或采用机械密封形式,以防止进气或大量漏水。

为避免轴磨损,在轴通过填料腔的部位装有轴套保护。轴套与轴之间装有“   O”形密封圈,以防沿着配合表面进气漏水。

泵的传动方式是通过联轴器与电动机联接的。泵的旋转方向,从驱动端看,为顺针方向旋转。

泵的外形尺寸见图 5 和表 4。泵的吸入口和排出口的法兰,连接尺寸图 6 和表 5。

ISR 型热水泵是在IS型泵的基础上改进而成,其泵盖内有一冷却腔,通以常压冷水来冷却填料部位,使之输送介质温度最高可达 120℃。

另外,此泵也可以用来输送常温清水,此时不须向冷却腔供水,实现一机多能。

ISZ结构特点

泵的壳体(既泵体和泵盖)构成泵的工作室,叶轮和电机加长轴等为泵的转动部分。为了平衡泵的轴向力,大多数泵的叶轮前后盖板处均设有密封环,并在叶轮后盖板上设有平衡孔。由于有些泵的轴向力不大,叶轮背面未设密封环和平衡孔。

泵的密封是由机械密封 10和轴 8 套等组成,以防止进气或漏水。

为了避免轴磨损,在轴通过机械密封的部位装有轴套保护,轴套与轴之间装有“○”形密封圈,以防沿着配合表面进气或漏水。

泵的传动是通过直联泵盖与电机直接联接的。泵的旋转方向从驱动端看为顺时针方向旋转。


剖面图

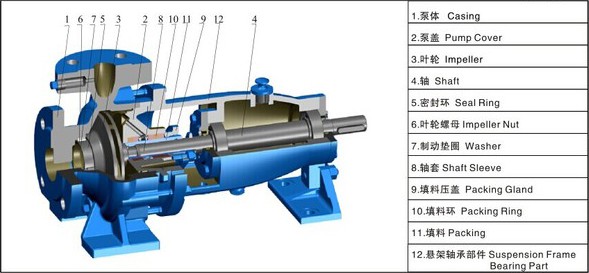

IS/ISR结构图

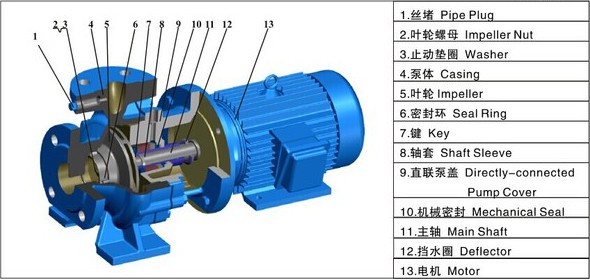

ISZ结构图

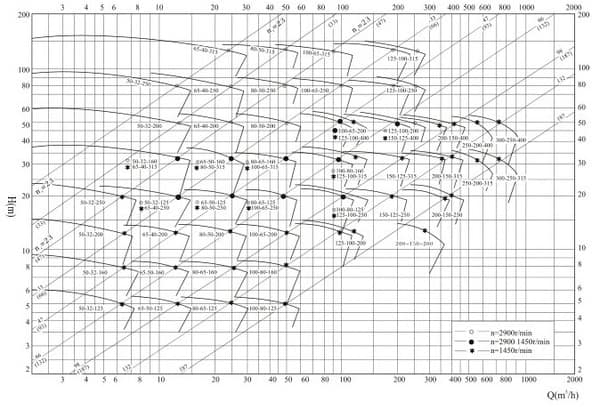

型谱图
